人体综合测试仪即人员接地测试仪，根据 IEC 61340-5-1（欧标）、 ANSI ESD S20.20（美标）以及SJ/T 10694（电子行业标准）、GJB3007A（军用标准）对进行ESD保护区（EPA）人员的手腕带、防静鞋（脚环）接地进行精确测试。
- 性能
- ❯ 保持测试准确并延长测试仪的使用寿命
- ❯ 自由配置腕带和静电鞋的控制范围
- ❯ 测量时自动释放人体静电
- ❯ 继电器控制电子门锁、灯、蜂鸣器或风淋门
- ❯ 定位测试按钮并指示运行状态
- ❯ 操作员可以戴手套或指套测试防静电鞋
- ❯ 可安装在十字转门、落地式或壁挂式
- ❯ 发出警报时声音强度适当
- ❯ 指示腕带、左蹄、右蹄阻力值高/通过/低
- 主要特点
- ❯ 固态触摸测试按钮
- ❯ DlP 设置测试范围
- ❯ 内置静电放电
- ❯ 旋转门或自动门的控制信号
- ❯ 背景灯提醒指示功能
- ❯ 支持戴手套测量
- ❯ 多场景安装
- ❯ 可调节闹钟音量
- ❯ 3组高亮度LED状态指示灯
 |

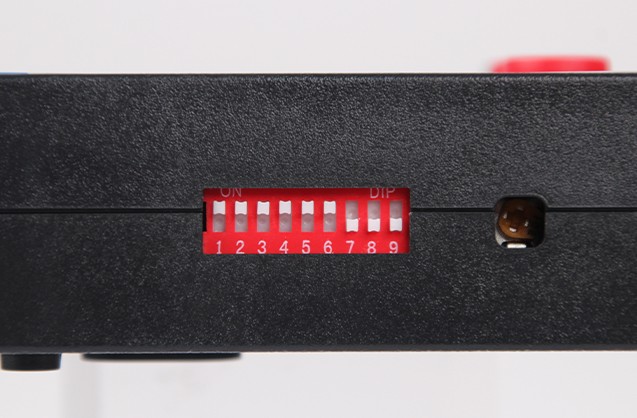

测试范围设定 手环上限、防静电鞋上限和下限可根据管控条件通过设备左侧DIP开关进行设置。 ANSI/ESD S20.20-2014 认证要求 EPA静电放电保护区，人员接地要求产品认可要求限值：人鞋地面系统＜1.0×109ohms；测试方法：ANSI/ESD STM97.1 IEC 61340-5-1-2016 认证要求 EPA静电放电保护区，人员接地要求认可要求限值：人鞋地面系统＜1.0×108ohms；测试方法：IEC 61340-5-1 |

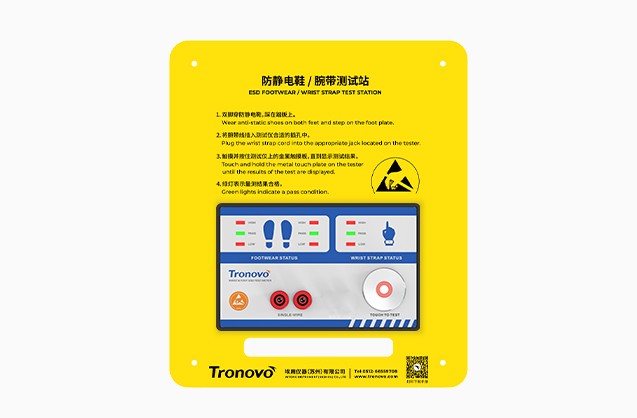

实用，但不简单 ... 面板设计清晰，易于读取显示低、高和通过的 LED指示灯带有大触摸按键，可释放静电且不易损坏，异常时会发出声音警报。 |
 |
 |

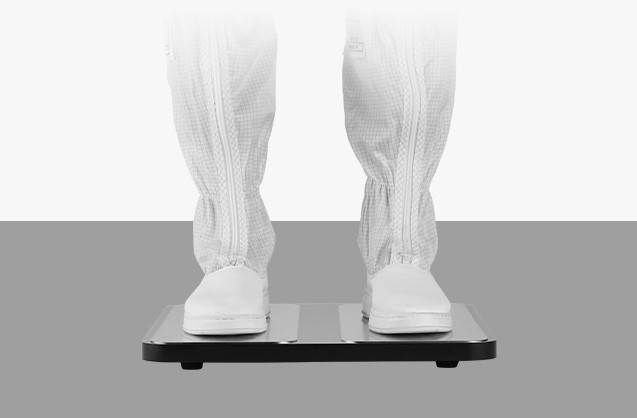

双脚位测试板 跟据静电管理规范要求，需对每只脚进行测量,踏板采用双脚独立设计，一次性完全左鞋和右鞋测试。 双脚式踏板具有分体式脚踏板，该装置允许同时独立验证双脚。如果许多操作员需要检查他们的人员接地设备，使用双脚式测试踏板可以节省很多时间。 |

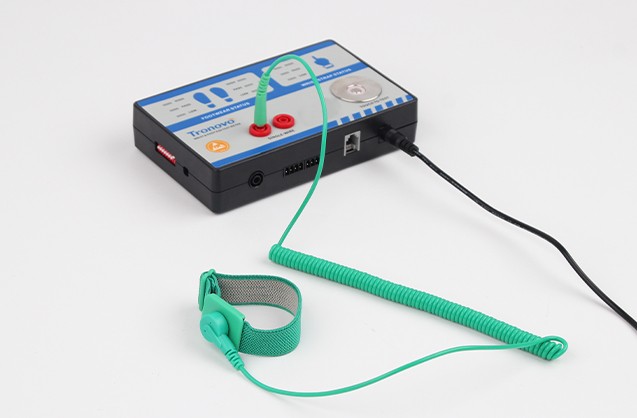

可测试单线手腕带 在进入静电保护区域（EPA）前，使用人体综合测试仪,须对防静电手腕带进行测试，以确保其工作正常。 TM7302型 可以测试单线手腕带 / 双线手腕带 |
 |
 |

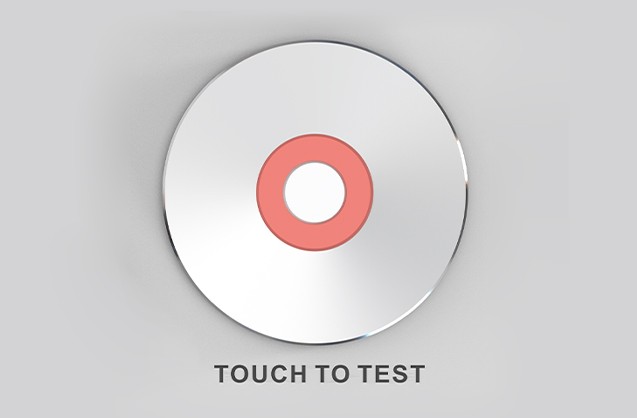

无机械磨损、经久耐用 测试键采⽤内/外⾦属导体，⼿指按住测试键连通内/外导体，即开始测试。采⽤固态式测试键可以避免机械损坏。 |

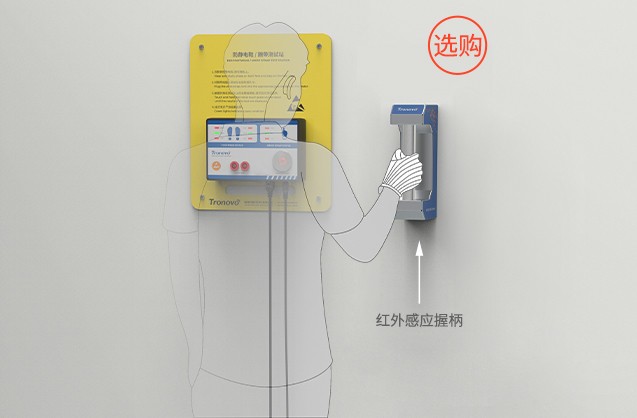

可穿戴手套或指套进行测试 如果穿戴⼿套或指套，由于电阻较⾼不能启动测试电流，这时需要选配红外感应握柄。 * 仅模式时，支持工作鞋测试。 |
 |
 |

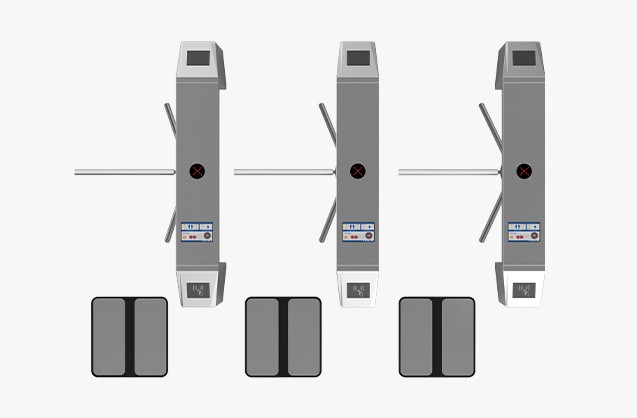

闸机安装 ESD防静电门禁系统具有强迫性，员工在进入车间前必须，通过ESD防静电门禁系统测试，才允许放行。 配套机型： TM7302E 单回路手环 / 门禁功能 TM7304E 单双回路手环 / 门禁功能 * 图片展示为TM7302E |

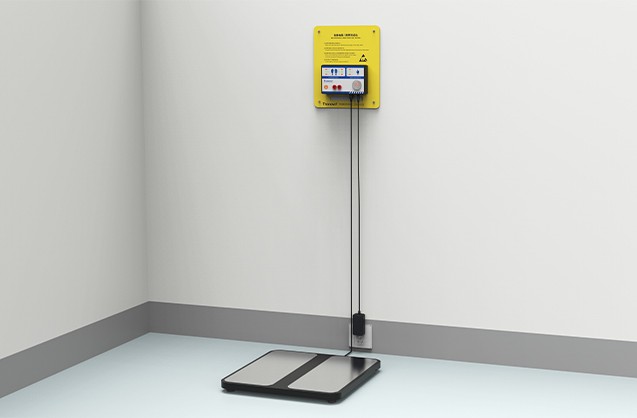

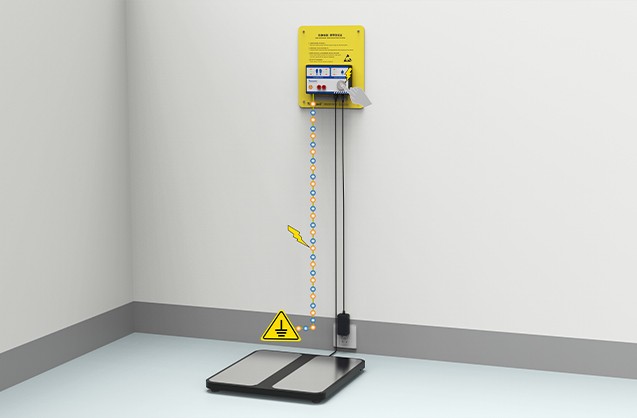

壁挂式安装 可以方便地将其固定在EPA车间入口点处的墙上。 配套机型： TM7302A单回路手环 / 门禁功能选配 TM7304A单双回路手环 / 门禁功能选配 * 图片展示为TM7302A |
 |
 |

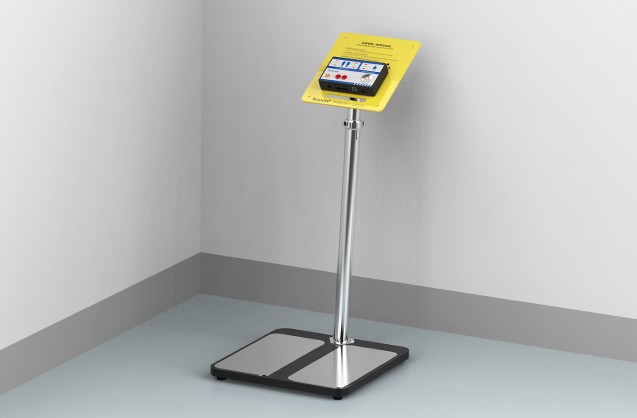

支架安装 钢制支架直接安装在踏板上，让您可以自由地将测试仪安装在您认为合适的任何位置。 配套机型： TM7302C单回路手环 / 门禁功能选配 TM7304C单双回路手环 / 门禁功能选配 * 图片展示为TM7302C |

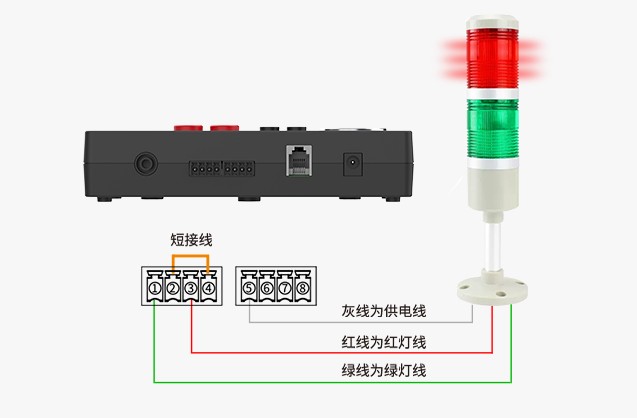

干节点控制信号 继电器端子可与电子门锁、旋转门、灯、蜂鸣器等集成。如果公司只想让人员检测合格后才进入，这将是一个优势。 干接点端子： 待机时触点1和2是常开的；2和是常闭的。测试不合格各触点状态保持不变。当测试合格后，1和2闭合；2和3断开。 继电器额定电流： 当连接三辊闸或其他电⼦⻔锁时，注意外部电流不能超出额定范围，否则继电器可能烧毁。 |
 |
 |
自动释放人体静电 测试表接地当⼿指接触测试键时，可将⼈体静电导地释放。 测量时手指通过接触测试片，实现人体静电的自动释放，确保员工进入车间所带静电值处于安全范围内。不需要再单独设置静电消除装置。 |
